12kV 顶扩母联器
产品概述

产品选型

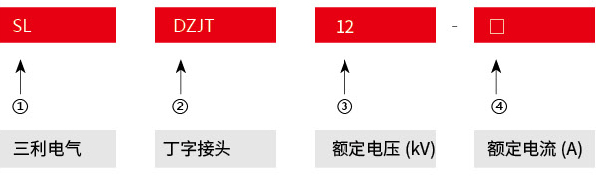

SL DZJT 12kV-630A/1250A欧式可触摸分离式丁字接头

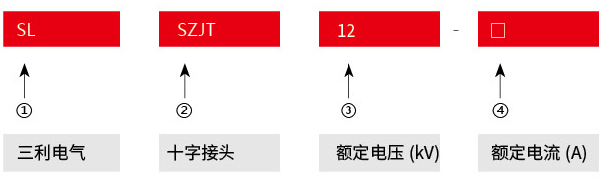

SL SZJT 12kV-630A/1250A欧式可触摸分离式十字接头

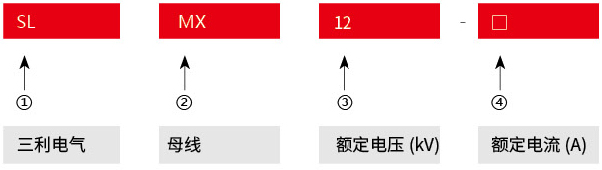

SL MX 12kV-630A/1250A欧式可触摸分离式母线


外形尺寸

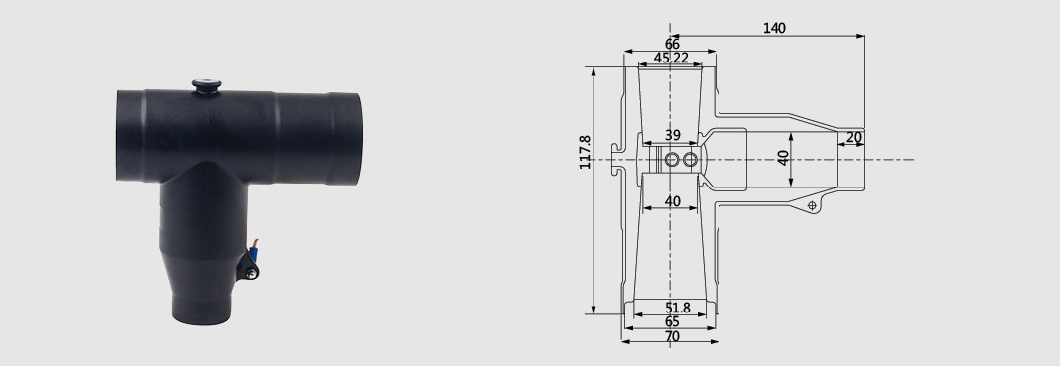

SL DZJT 12kV-630A/1250A欧式可触摸分离式丁字接头

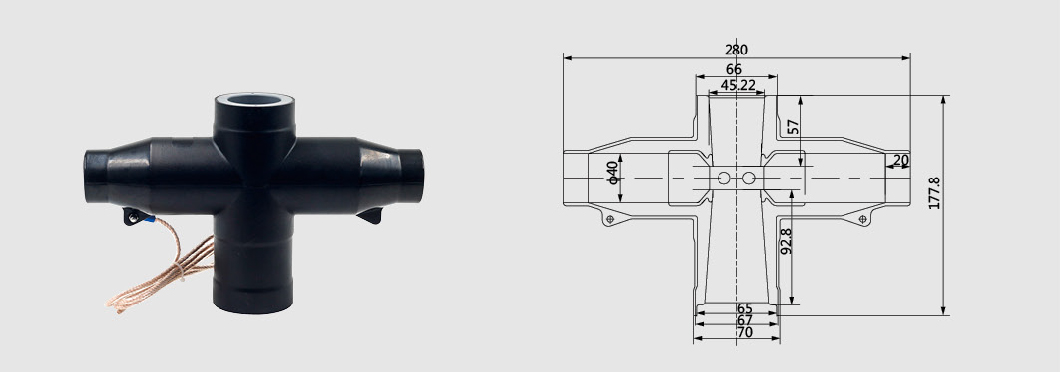

SL SZJT 12kV-630A/1250A欧式可触摸分离式十字接头

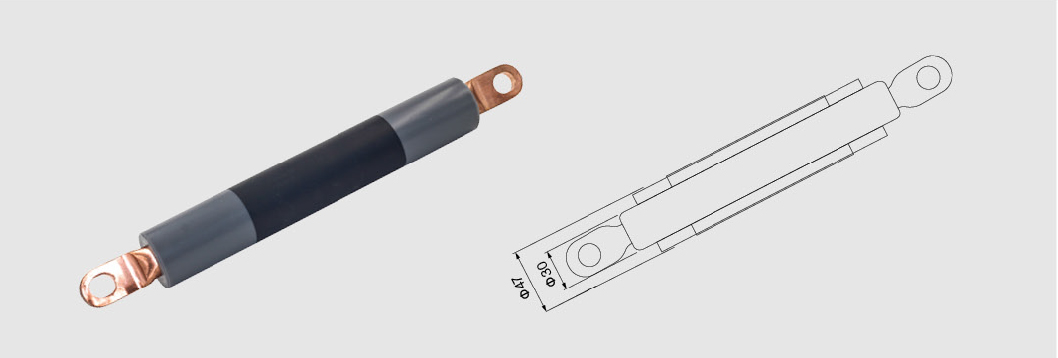

SL MX 12kV-630A/1250A欧式可触摸分离式母线



产品描述

SL DZJT 12kV-630A/1250A欧式可触摸分离式丁字接头

丁字接头适用于ABB、西门子、施耐德等品牌;环网柜开关的顶部或底部全绝缘、全密封连接,有屏蔽与非屏蔽两种。

与负荷开关标准插座匹配,也用于带开关分支箱中。对负荷开关实现了全密封、全绝缘连接。完全避免了高压裸露在恶劣天气下所带来的致命缺陷。用丁字接头、十字接头母线系统组合成的环网柜造价低、性能可靠。

电压等级:8.7/15kV

型号:8.7/15kV~ 630A(1250A)

产品特点:用于开关柜与柜之间母线连接,电流630A、1250A。


SL SZJT 12kV-630A/1250A欧式可触摸分离式十字接头

十字接头适用于ABB、西门子、施耐德等品牌;环网柜开关的顶部或底部全绝缘、全密封连接,有屏蔽与非屏蔽两种。与负荷开关标准插座匹配,也用于带开关分支箱中。对负荷开关实现了全密封、全绝缘连接。完全避免了高压裸露在恶劣天气下所带来的致命缺陷。用丁字接头、十字接头母线系统组合成的环网柜造价低、性能可靠。

电压等级:8.7/15kV

型号:8.7/15kV~ 630A(1250A)

产品特点:用于开关柜与柜之间母线连接,电流630A、1250A。


SL MX 12kV-630A/1250A欧式可触摸分离式母线

母线系统可用于12kVGIS系统开关柜之间的母线连接,适用最小中心距为280mm,适合最大电流630A、1250A。上述母线系统采用螺栓压接结构,柔性连接对于拼接柜体高度误差不敏感。

母线与630A十字接头、丁字接头组合,安装在开关的插座上,可实现多台负荷开关的串接。是组合型环网柜的优选方案。欧式十字接头、丁字接头配套母线长度可根据客户要求任意定制。

电压等级:8.7/15kV

型号:8.7/15kV~630A(1250A)

产品特点:用于开关柜与柜之间母线连接,电流630A、1250A。


产品参数
额定电压12kV
额定电流630A
1min 工频耐压42kV
雷电冲击耐压75kV
直流耐压48kV
短时耐受电流25kA
