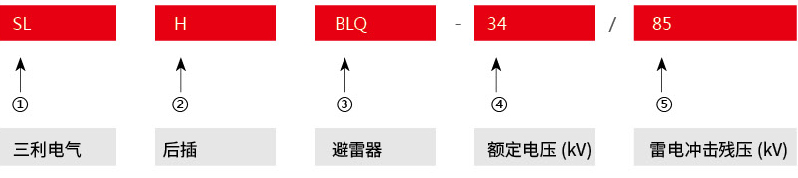

产品选型
外形尺寸

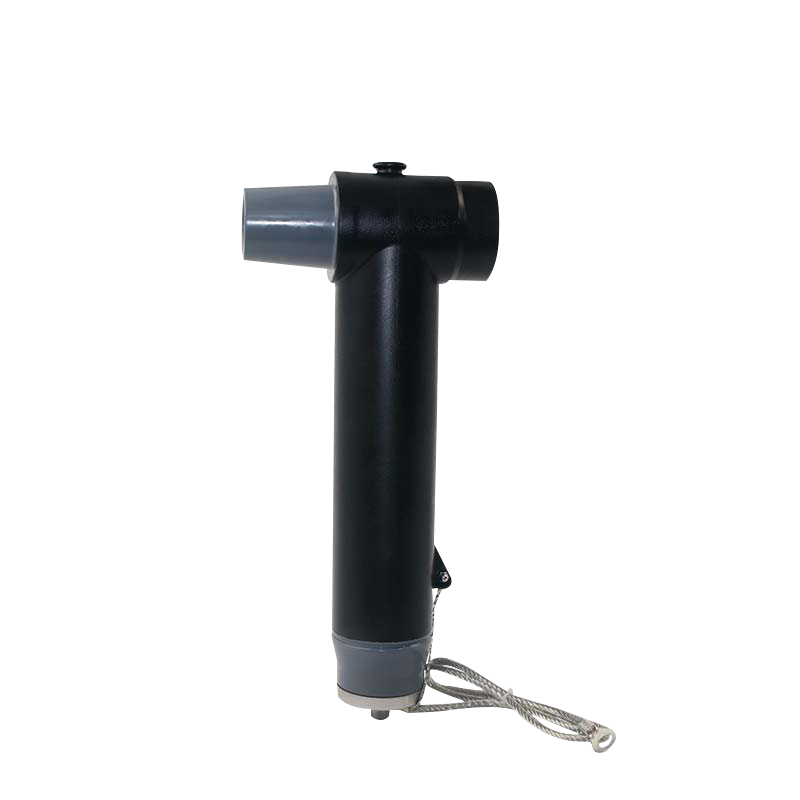

欧式后接避雷器,为电气设备提供可靠的过电压保护。
其核心元件采用氧化锌电阻力,与传统的碳化硅避雷器相比大大改善了电阻片的伏安特性,提高了过电压通留能力。产品主要是与欧式24kV/630A 前接头的配合使用为电网提供过电压保护。
项目 | 单位 | 参数 | |||
产品型号 | - | YH5WZ-26/66 | YH5WZ-32/85 | HY5WZ-34/85 | YH5WX-34/90 |
系统标称电压 | kV | 20 | 20 | 20 | 20 |
避雷器额定电压 | kV | 26 | 32 | 34 | 34 |
持续运行电压 | kV | 20.8 | 25.6 | 27.2 | 27.2 |
标称放电电流In | kA | 5 | 5 | 5 | 5 |
直流1mA参考电压 | kV | ≥37 | ≥47 | ≥48 | ≥50 |
0.75U1mA泄漏电流 | μA | ≤10 | ≤10 | ≤10 | ≤10 |
陡波冲击残压 | kV | ≤76 | ≤95 | ≤95 | ≤104 |
雷电冲击残压 | kV | ≤66 | ≤85 | ≤85 | ≤90 |
操作冲击残压 | kV | ≤56 | ≤75 | ≤75 | ≤80 |
25.4kV下局部放电 | pC | ≤10 | ≤10 | ≤10 | ≤10 |
2mS方波冲击电流耐受 | A | 150 | 150 | 150 | 150 |
大电流冲击耐受 | kA | 65 | 65 | 65 | 65 |
