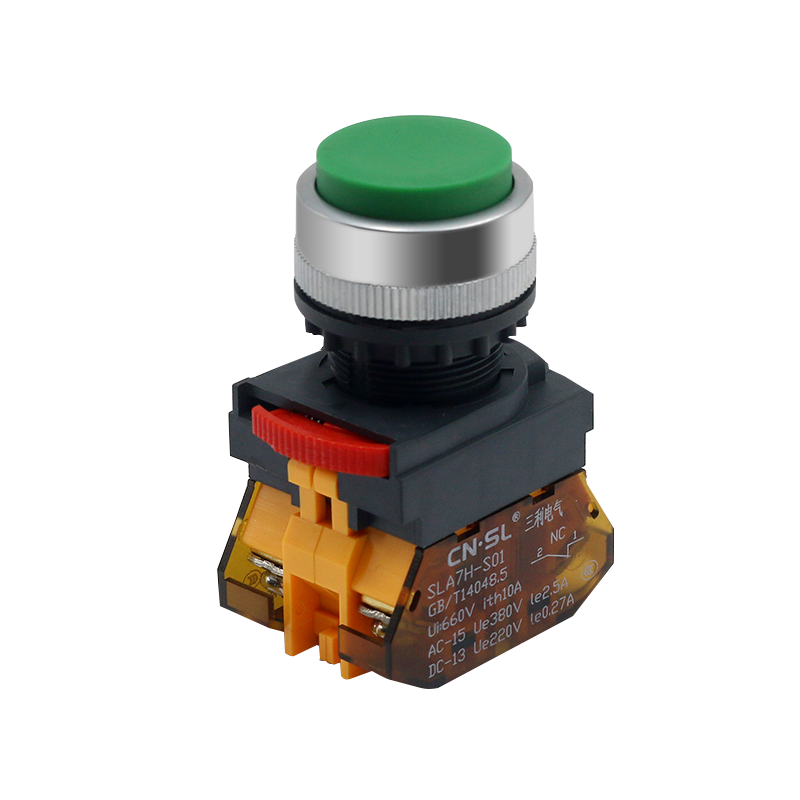

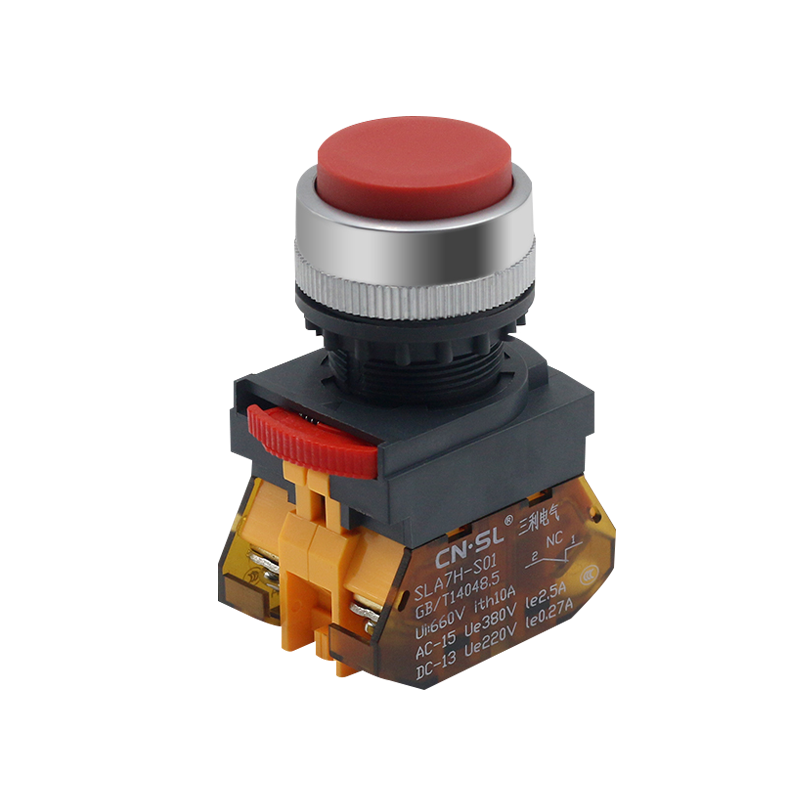

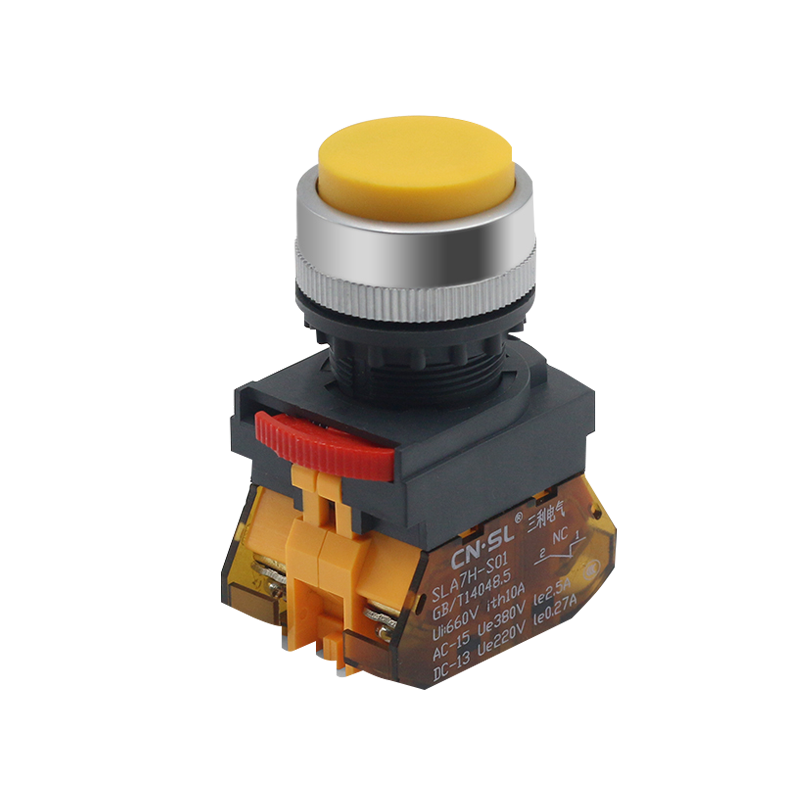

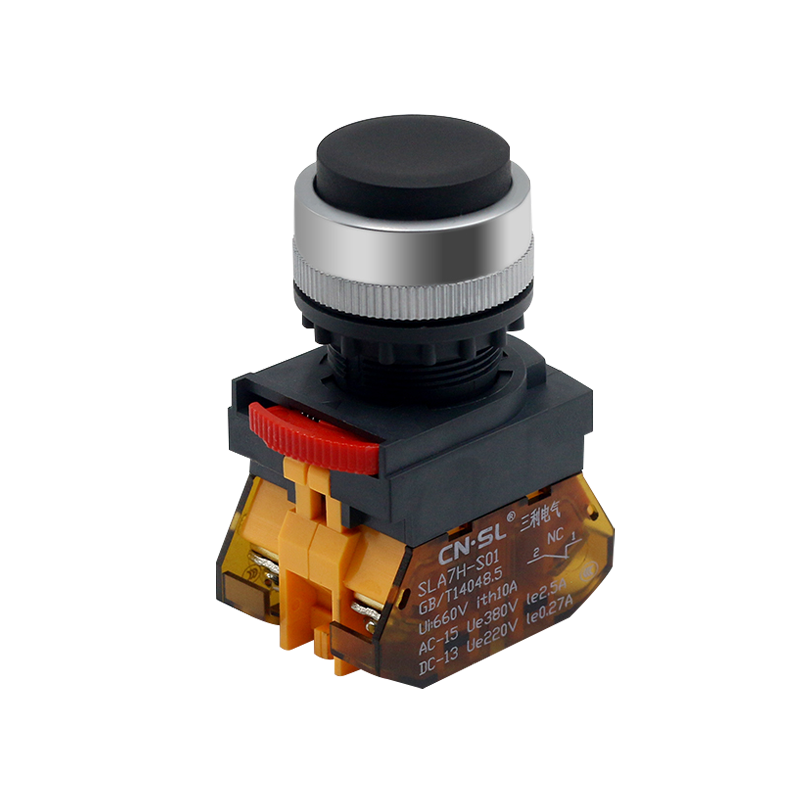

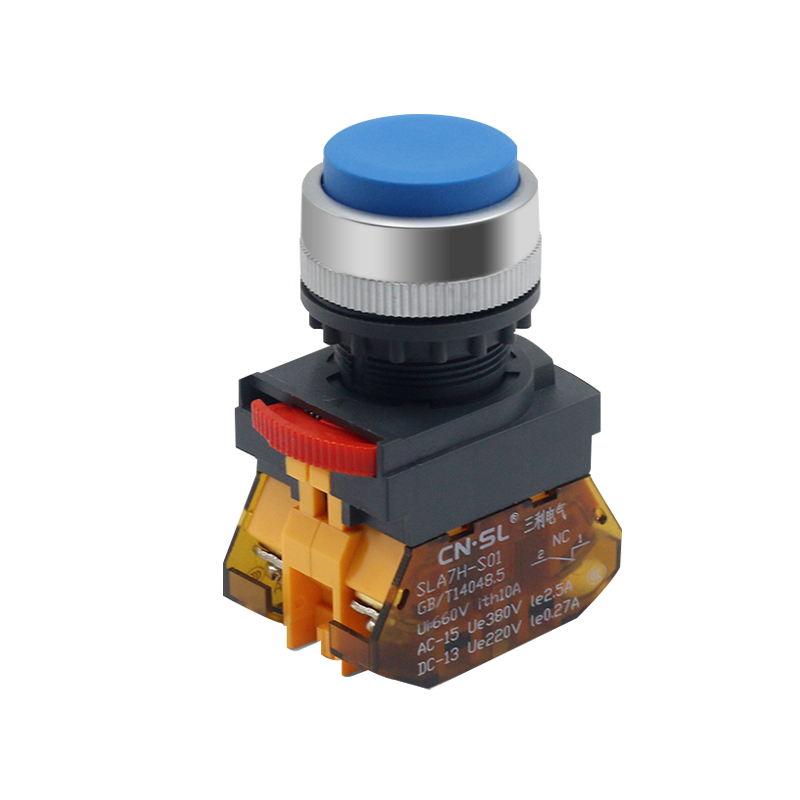

产品概述

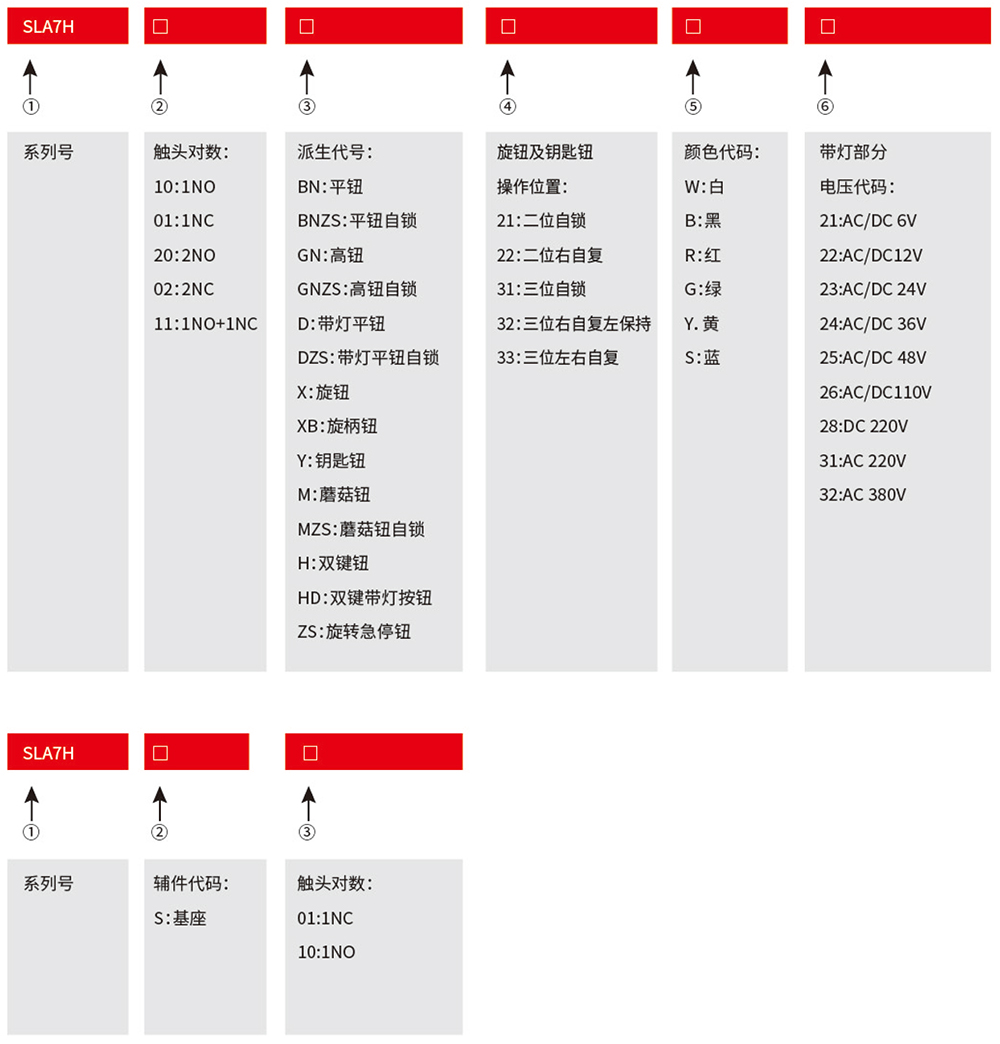

产品选型

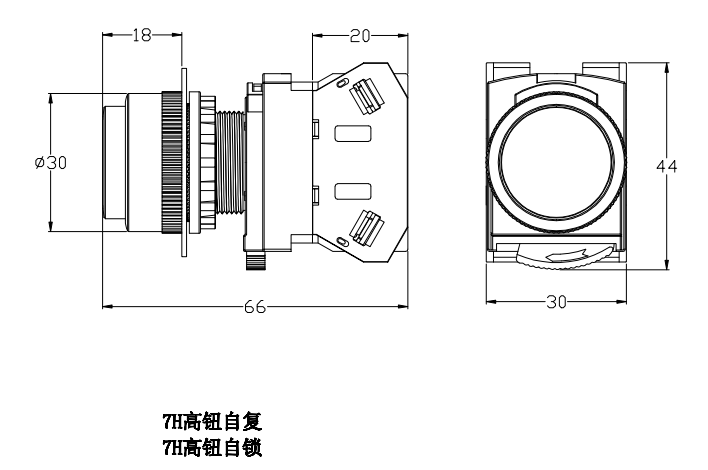

外形尺寸


产品描述

结构特征

接线端子隐蔽,安全防护性好;

触头采用滑动翻滚式,可靠除氧化层;

基座采用PA66材质,触点采用铜基复合点;

可纵向密集排列,行程小,使用舒适感好;

螺帽采用灰色镀铬工艺,丰富板前质感;

侧板采用茶色基调,整体外观彰显高端品味;

钮头与中座采用轨道式自动锁紧装置,安装拆卸便捷快速。


工作条件及安装条件

环境温度:-5℃~+40℃,日平均温度≤+35℃

相对湿度:40℃(≤50%)、20℃(90%)

海拔高度:≤2000m

污染级别:3级

安装类别:Ⅲ类

安装尺寸:M22


产品参数

主要技术参数

额定冲击耐受电压(Uimp):2500V (AC 50Hz/60Hz)

额定绝缘电压(Ui):660V (AC 50Hz/60Hz)

约定自由发热电流(Ith):10A


带灯式按钮灯的基本参数:

光源

直接式

AC/DC

6V

AC/DC

12V

AC/DC

24V

AC 110V

AC 220V

AC 380V

LED灯

-

氖灯

-

-

-

白炽灯

-

-

-


额定工作电压下对应的额定工作电流:

使用类型

额定值

AC-15

额定工作电压(Ue)

380V

220V

额定工作电流(Ie)

2.5A

3.3A

DC-13

额定工作电压(Ue)

220V

110V

额定工作电流(Ie)

0.27A

0.6A



机械寿命

300万次(平钮、蘑菇)

100万次(带灯钮)

10万次(旋钮、钥匙钮、自锁钮)

电寿命

60万次(平钮、蘑菇)

30万次(带灯钮)

5万次(旋钮、钥匙钮、自锁钮)

防护等级

板前IP50,可定制IP65
