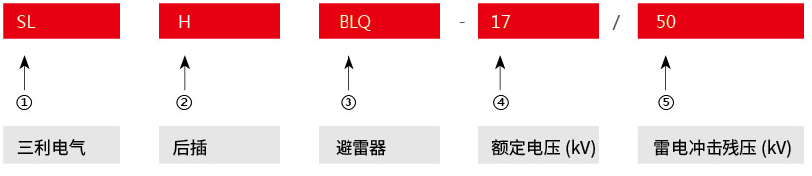

产品选型
外形尺寸

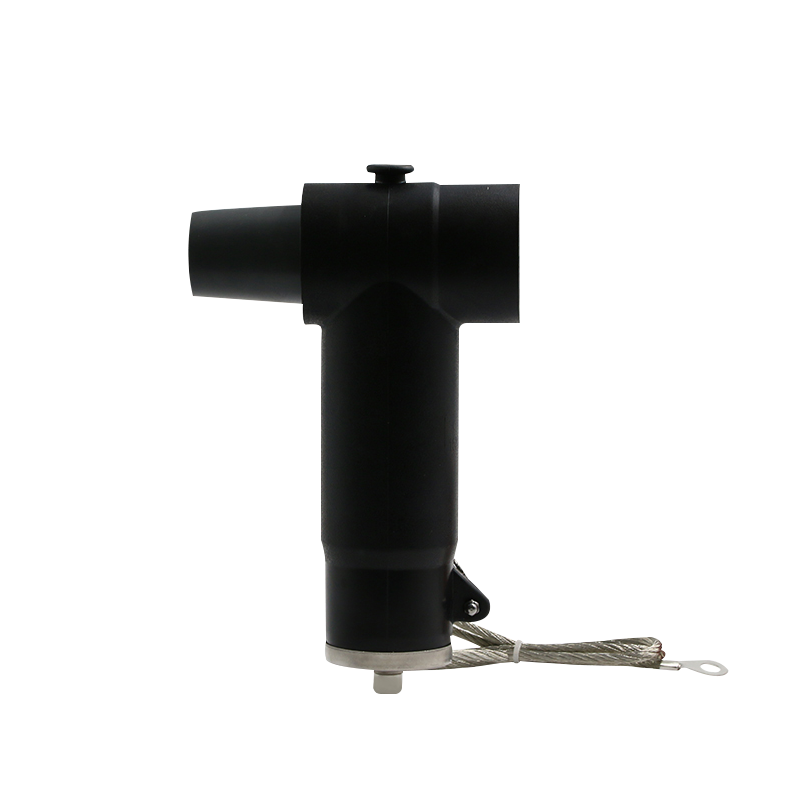

欧式后接避雷器,为电气设备提供可靠的过电压保护。
其核心元件采用氧化锌电阻力,与传统的碳化硅避雷器相比大大改善了电阻片的伏安特性,提高了过电压通留能力。产品主要是与欧式12kV/630A 前接头的配合使用为电网提供过电压保护。
项目 | 单位 | 参数 | ||||
产品型号 | - | YH5WS-17/50 | YH5WZ-17/45 | YH5WZ-10/27 | YH5WS-10/30 | YH5WS-13/36 |
系统标称电压 | kV | 10 | 10 | 6 | 6 | 10 |
避雷器额定电压 | kV | 17 | 17 | 10 | 10 | 13 |
持续运行电压 | kV | 13.6 | 13.6 | 8 | 8 | 10.4 |
标称放电电流In | kA | 5 | 5 | 5 | 5 | 5 |
直流1mA参考电压 | kV | ≥25 | ≥24 | ≥14.4 | ≥15 | ≥19.3 |
0.75U1mA泄漏电流 | μA | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
陡波冲击残压 | kV | ≤57.5 | ≤51.8 | ≤31 | ≤34.6 | ≤41.3 |
雷电冲击残压 | kV | ≤50 | ≤45 | ≤27 | ≤30 | ≤36 |
操作冲击残压 | kV | ≤42.5 | ≤35 | ≤23 | ≤25.6 | ≤30.7 |
15kV下局部放电 | pC | ≤10 | ≤10 | ≤10 | ≤10 | ≤10 |
2mS方波冲击电流耐受 | A | 100 | 200 | 150 | 75 | 150 |
大电流冲击耐受 | kA | 65 | 65 | 65 | 65 | 65 |
