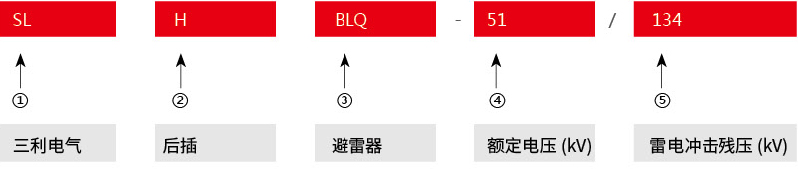

产品选型
外形尺寸
欧式后接避雷器,为电气设备提供可靠的过电压保护。
其核心元件采用氧化锌电阻力,与传统的碳化硅避雷器相比大大改善了电阻片的伏安特性,提高了过电压通留能力。产品主要是与欧式35kV/630A 前接头的配合使用为电网提供过电压保护。
项目 | 单位 | 参数 | ||
产品型号 | - | YH5WZ-51/134/400 | YH5WZ-51/134/600 | YH5WZ-51/134/800 |
系统标称电压 | kV | 35 | 35 | 35 |
避雷器额定电压 | kV | 51 | 51 | 51 |
持续运行电压 | kV | 40.8 | 40.8 | 40.8 |
标称放电电流In | kA | 5 | 5 | 5 |
直流1mA参考电压 | kV | ≥73 | ≥73 | ≥73 |
0.75U1mA泄漏电流 | μA | ≤10 | ≤10 | ≤10 |
陡波冲击残压 | kV | ≤154 | ≤154 | ≤154 |
雷电冲击残压 | kV | ≤134 | ≤134 | ≤134 |
操作冲击残压 | kV | ≤114 | ≤114 | ≤114 |
45kV下局部放电 | pC | ≤10 | ≤10 | ≤10 |
2mS方波冲击电流耐受 | A | 400 | 600 | 800 |
大电流冲击耐受 | kA | 100 | 100 | 100 |
